淺談：深孔鉆的CNC裝置工作過程

文章作者：臺翰機械　發布時間：2018-09-06 11:10:26　瀏覽次數：2551次

摘要：淺談：深孔鉆的CNC裝置工作過程，作為深孔鉆在零部件加工中的地位，數控化、高效率、高精密的機械設備，數控裝置對于深孔鉆的來說是大腦。

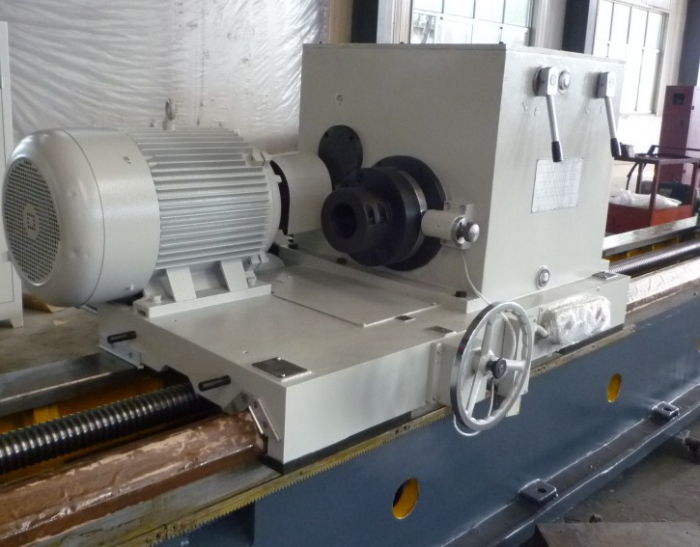

        作為深孔鉆在零部件加工中的地位，數控化、高效率、高精密的機械設備，數控裝置對于深孔鉆的來說是大腦。深孔鉆機床用普通車床改裝為深孔加工機床，由于其成本低、制造周期短以及一機多用 (車削、深孔鉆削、深孔鏜削和深孔珩磨 )等優點，已為許多生產廠家所接受。車床改裝為深孔加工機床主要有機床和油路兩大部分，機床部分主要有中心架、授油器和尾架 3大部件；油路部分組成。深孔鉆深孔鉆是一款專門用于加工深孔的鉆頭，其可分為外排屑和內排屑兩類。深鉆孔Zui大的缺點就是散熱和排屑困難。專門用于加工深孔的鉆頭。在機械加工中通常把孔深與孔徑之比大于6的孔稱為深孔。深孔鉆削時，散熱和排屑困難，且因鉆桿細長而剛性差，易產生彎曲和振動。一般都要借助壓力冷卻系統解決冷卻和排屑問題。鉆孔機鉆孔機有半自動鉆孔機和全自動鉆孔機，隨著人力資源成本的增加；大多數企業均考慮全自動鉆孔機作為發展方向。隨著時代的發展，自動鉆孔機的鉆孔技術的提升，采用全自動鉆孔機對各種五金模具 表帶鉆孔 表帶鉆孔 首飾進行鉆孔優勢明顯。深孔機床長工件采用由鏜桿尾部授油，四爪卡盤夾緊。授油器采用創新的主軸式結構形式，承重性能有很大提高，旋轉精度更高。床身導軌采用適宜深孔加工機床的雙矩形導軌，承載能力大，導向精度好.立式深孔鉆用特制的深孔鉆頭鉆削深孔時，刀具工作進給一段后快速退出，工件進行排屑，然后快速趨近加工部位再繼續工作進給，如此多次往復，直至加工出所要求孔深的進給，稱為分級進給.它是在硬件環境的支持下，執行軟件控制邏輯的全過程。其工作過程主要是對輸入、譯碼處理、數據處理、插補運算、位置控制、I/O處理、顯示和診斷等方面進行控制。  深孔鉆首先必須接受輸入數控系統的數據和指令。CNC裝置在輸入過程中還需要完成效驗和代碼轉換等工作。輸入到CNC內部的信息接下來由譯碼程序進行譯碼處理，在譯碼過程中還要完成對程序段的語法巡查等工作，如發現語法錯誤便立即報警。數據處理的任務就是將經過譯碼處理后存放在指定存儲空間的數據進行處理。插補運算就是根據輸入的基本數據進行實時運算與控制。通常經過若干次插補周期加工完成一個程度段，即從數據段的起點走到終點。在位置控制中，通常還要完成位置回路的增益調整、各坐標方向的螺距誤差補償以及反向間隙補償，以提高深孔鉆的定位精度（精確度）。
